Polje za vadbo z ovirami

Sestavljen iz prečnih količkov, nizkih sten, ploščadi z visokimi deskami, vodoravnih lestev, mostov z enojnimi deskami, visokih sten, mrež z nizkimi piloti in vrtljivih zastav.

1. Križni kup:sestavljen iz 5 sklopov prečnih pilotov s premerom ∅ 300 mm in višino 100 mm nad tlemi. Prečni pilot je zvarjen s 3 mm debelo jekleno ploščo in ovit s 5 mm debelo gumijasto protizdrsno plastjo. Izdelek je trden in trpežen, z uravnoteženim pristankom in dobro odpornostjo proti zdrsu. Vezna veriga je trdno povezana s prečnim pilotom, površina prečnega pilota pa je ravna brez razpok ali ostrih vogalov. Vezna veriga je trdno povezana s prečnim pilotom, površina prečnega pilota pa je ravna brez razpok ali ostrih vogalov.

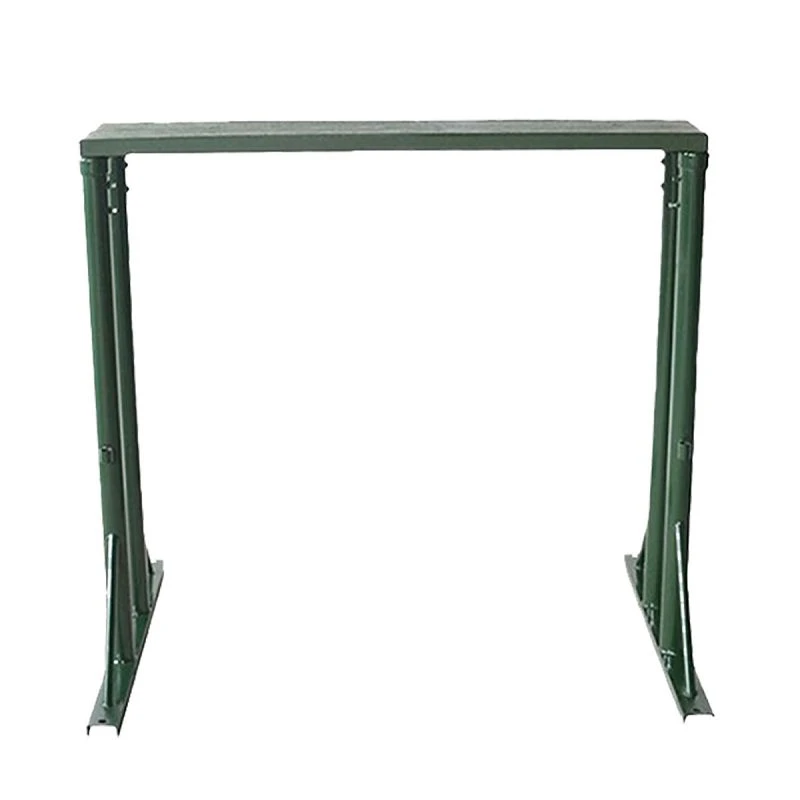

2. Nizka stena:2000 mm širok, 1100 mm visok (od tal), 200 mm debel. Višina je nastavljiva za 200 mm, razmak pa 100 mm. Odprtina je široka 500 mm in visoka 400 mm, pri čemer je spodnji rob odprtine 600 mm nad tlemi, levi rob pa 200 mm levo od nizke stene. Pregrada je spojena z masivnim lesom debeline 40 mm. Uporabite masivni les 200 x 200 mm vzdolž prečnega nosilca na nizki steni. Spodnja stran podnožja je pritrjena s kanalnim jeklom, vsa prevlečena z lepilom, z dolžino 1500 mm, širino 100 mm in višino 50 mm, δ Večji ali enak 3,5 mm.

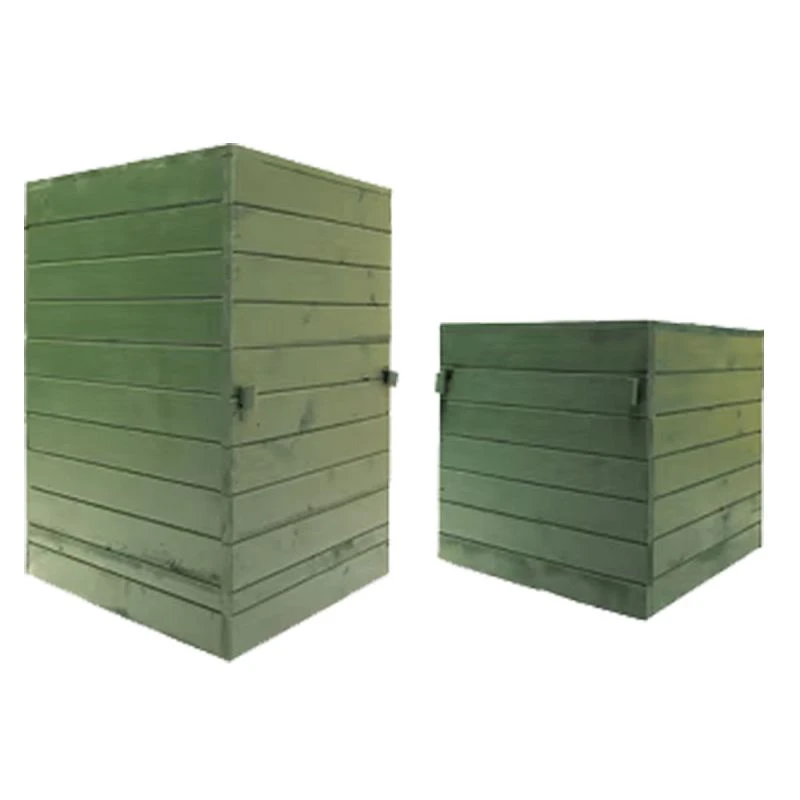

3. Potapljaška ploščad z visoko desko:Visoka deska je dolga 2000 mm, široka 500 mm in visoka 1800 mm. Visoka ploščad ima višino 1500 mm, dolžina in širina pa 1000 mm. Nizka ploščad ima višino, dolžino in širino po 1000 mm. Razmik med visokimi ploščami, visokimi ploščadmi in nizkimi ploščadmi je 1000 mm. Dve okrogli cevi Q235 se uporabljata za zaporedno povezovanje visoke plošče, visoke ploščadi in nizke ploščadi s premerom ∅ Večji ali enak 25 mm, δ Večji ali enak 2,5 mm. Površina plošče je spojena s 50 mm debelim masivnim lesom, ovitim z jeklenim kotnikom Q235, z velikostjo preseka 50 mm x 50 mm. Stebri na obeh straneh so izdelani iz jeklenih cevi ∅ 90 mm, višine 1800 mm, dolžine 100 mm in širine 50 mm. Osnova je izdelana iz 100 mm * 50 mm * 3,5 mm jeklenega kanala. Vrh stebrov je privarjen na kotno jeklo na površini plošče in pritrjen z vijaki. Premer vijaka je 12 mm, dolžina pa 30 mm. Visoka ploščad: okvir je varjen s kotnim jeklom Q235, z velikostjo preseka 50 mm x 50 mm. Pult in okolica sta spojena s 35 mm debelim masivnim lesom in pritrjena na okvir z vijaki s premerom 12 mm in dolžino 50 mm. Na vsaki strani visoke ploščadi so 4 ročaji iz nerjavečega jekla. Nizka ploščad: okvir je varjen s kotnim jeklom Q235, z velikostjo preseka 50 mm x 50 mm. Pult in okolica sta spojena s 35 mm debelim masivnim lesom in pritrjena na okvir z vijaki, M12 * 50. Dva ročaja sta opremljena na obeh straneh visoke ploščadi iz materiala iz nerjavečega jekla.

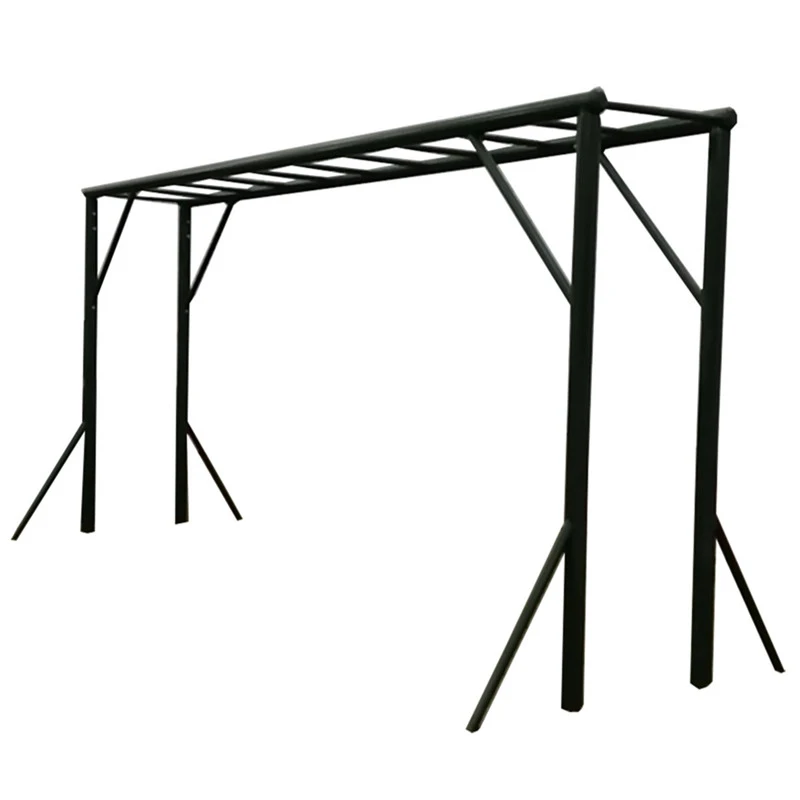

4. Horizontalna lestev:Lestev ima višino 2400 mm, dolžino 5100 mm in širino 590 mm. Razdalja med lestvijo in spodnjim podestom je 300 mm, razpon prečke pa 500 mm. Stebri in vzdolžne palice so izdelani iz jeklenih cevi Q235 premera ∅ 90 mm. Varjenje notranjega tulca s premerom ∅ večjim ali enakim 80 mm in dolžino večjim ali enakim 110 mm za vzdolžno koleno. Notranji tulec vstavite v jekleno cev stebra in ga pritrdite z vijaki dolžine 20 mm in premera ∅ 12 mm. Vodoravna palica je izdelana iz jeklene cevi Q235 s premerom ∅ večjim ali enakim 32 mm in debelino stene večjo ali enako 2,5 mm, ki je privarjena na navpično palico. Podnožje je pritrjeno s kanalnim jeklom Q235, dolžine 3000 mm, širine 100 mm, višine 50 mm in debeline 3,5 mm. Podstavek in steber sta pritrjena z vijaki.

5. Enojni leseni most:Telo mostu je dolgo 5000 mm, visoko 1300 mm, širina ravnine 100 mm, nagnjena plošča pa je dolga 2000 mm in široka 200 mm. Razmik med stolpci je 1000-1300 mm. Telo mostu je izdelano iz okroglega lesa, s premerom ∅ večjim ali enakim 200 mm. Diagonalna plošča je izdelana iz masivnega lesa, δ večji ali enak 100 mm, steber je izdelan iz jeklene cevi Q235 s premerom 114 mm. Privarite železno ploščo na vrhu in jo pritrdite z vijaki na telo mostu. Podnožje je izdelano iz kanaletnega jekla, dolžine 1200 mm, širine 100 mm in višine 50 mm. Na steber je pritrjen z vijaki.

6. Visoka stena:2000 mm visok in 2000 mm širok vsak, δ Večji ali enak 200 mm, z uporabo pregrade δ Večji ali enak 40 mm spajanju masivnega lesa. Stebri in tramovi na obeh straneh so iz masivnega lesa velikosti 200 x 200 mm. Podnožje je pritrjeno z jeklenimi kanali, dolžine 1200 mm, širine 120 mm, višine 50 mm in debeline 3,5 mm. Steber pritrdite z vijaki dolžine 30 mm in premera ∅ 12 mm. Fiksne točke so trdno povezane, podstavek pa trdno ozemljen. Brez razpok ali ostrih vogalov.

7. Mreža z nizkimi piloti:Skupna dolžina 5000 mm, širina 2000 mm, višina 500 mm (nastavljivo od 400 mm do 600 mm). Steber je izdelan iz jeklene cevi Q235 z višinskim premerom večjim ali enakim 42 mm in debelino stene večjo ali enako 2,5 mm. Podnožje je izdelano iz jeklenega kanala Q235, dolžine 5000 mm in velikosti preseka 80 × 45 × 5 mm. Na steber je pritrjen z vijaki dolžine 30 mm in M12 mm * 30 mm. Vsaka bodeča žica je dolga 2000 mm, s 6 žicami, ki so povlečene naravnost med dva simetrična stebra, da tvorijo mrežo pilotov. Pritrdilni del je izdelan iz kanaletnega jekla Q235, dolžine 500 mm in velikosti preseka 80 × 45 × 5. Pritrjen je na oba konca podnožja z vijaki M12 * 30. Zgornji blok uteži mora biti Večji ali enak 10 kg. Fiksne točke so trdno povezane, podstavek pa trdno ozemljen. Brez razpok.

8. Obračanje zastavice:Privzeta okrogla cev ∅ 50 mm z višino 1500 mm, podstavek in pokončni drog sta snemljiva. Velikost zastave 300 * 400 mm. (Tehnične zahteve: Vsi varilni deli morajo biti polirani in polirani; površina barve: na dnu je treba nanesti barvo proti rjavenju, površinska barva pa mora biti gladka in lepa; za les se uporablja trdi razni les; uporabljajo se trdi drogovi za zastave za obračanje zastav.)
